Шема двигателя ВАЗ 2103 — основные узлы, принцип работы и рекомендации по обслуживанию

ВАЗ 2103 является одной из наиболее популярных моделей автомобилей ВАЗ, которая была выпущена в СССР в 70-е и 80-е годы. Этот автомобиль оснащен двигателем объемом 1,3 литра, который является самым распространенным в серии ВАЗ. Рассмотрим подробно схему и описание узлов и деталей этого двигателя.

Основные узлы и детали двигателя ВАЗ 2103 включают в себя следующие элементы: блок цилиндров, головку блока цилиндров, картер масляного насоса, поршни и шатуны, коленчатый вал, масляный насос и систему охлаждения. Каждый из этих элементов выполняет свою функцию и важен для нормальной работы двигателя.

Блок цилиндров является основным элементом двигателя, в нем находятся цилиндры, в которых происходит сгорание топлива. Головка блока цилиндров устанавливается сверху блока цилиндров и состоит из головок цилиндров, клапанов и свечей зажигания. Головка блока цилиндров обеспечивает герметичность камеры сгорания и распределение воздуха и топлива.

Картер масляного насоса предназначен для подачи масла в систему смазки двигателя. Он установлен в нижней части блока цилиндров и соединяется с масляным насосом. Поршни и шатуны выполняют функцию преобразования энергии сгорания топлива во вращательное движение коленчатого вала. Коленчатый вал является основным элементом двигателя, который преобразует линейное движение поршней во вращательное движение.

Информационная статья о шеме двигателя ВАЗ 2103

Шема двигателя ВАЗ 2103 представляет собой важную информацию о различных узлах и деталях этого автомобиля. Зная эту схему, можно легко понять, как работает двигатель 2103 и какие функции выполняют отдельные детали.

ВАЗ 2103 — это классическая модель автомобиля, которая производилась в СССР с 1972 до 2012 года. Основой для этой модели послужил автомобиль ВАЗ-2101, но в 2103 был установлен более мощный и совершенный двигатель.

Описание узлов и деталей

ВАЗ 2103 оснащена 1,3-литровым четырехцилиндровым двигателем объемом в 1294 куб. см. Двигатель работает на бензине и имеет распределенный впрыск топлива. Он развивает мощность 64 л.с. при 5600 об/мин и крутящий момент 94 Нм при 3200 об/мин. Двигатель ВАЗ 2103 также имеет систему смазки, систему охлаждения, систему зажигания и систему выхлопа.

Один из важных элементов двигателя ВАЗ 2103 — это карбюратор. Он отвечает за подачу воздуха и топлива в цилиндры двигателя. Карбюратор оснащен различными соплами и каналами, которые обеспечивают правильное смешение воздуха и топлива.

Также стоит отметить систему охлаждения двигателя. Она состоит из радиатора, водяного насоса, термостата и вентилятора охлаждения. Система охлаждения позволяет поддерживать оптимальную температуру двигателя, предотвращая его перегрев.

Система зажигания в двигателе ВАЗ 2103 отвечает за формирование и подачу высоковольтного импульса на свечи зажигания. Она состоит из различных элементов: катушки зажигания, распределителя зажигания, проводов высокого напряжения и свечей зажигания.

Система выхлопа двигателя состоит из выпускного коллектора, катализатора (в некоторых моделях), глушителя и средств для снижения уровня шума. Она отвечает за управление выбросами отработанных газов и контролирует уровень шума, создаваемый двигателем.

Шема двигателя ВАЗ 2103 позволяет разобраться во всех узлах и деталях этого автомобиля. Знание этой схемы позволяет легко понять, как работает двигатель и какие функции выполняют каждая из его частей.

Общее описание шемы двигателя ВАЗ 2103

Шема двигателя ВАЗ 2103 представляет собой комплексную схему, на которой изображены все основные узлы и детали двигателя. Она позволяет визуально представить устройство и взаимодействие всех компонентов, что облегчает проведение диагностики, ремонта и обслуживания данного двигателя.

На шеме присутствуют различные элементы, такие как блоки, стрелки, линии и соединители. Каждый элемент имеет свою назначенную функцию и служит для передачи информации о взаимодействии узлов и деталей двигателя.

Узлы и детали двигателя, отображенные на шеме, включают в себя такие элементы, как цилиндры, поршни, клапаны, коленвал, распределительный вал и другие. Также на шеме присутствуют электрические компоненты, такие как свечи зажигания, стартер, генератор и т. д.

Наличие шемы двигателя ВАЗ 2103 позволяет специалисту быстро ориентироваться в устройстве двигателя, а также проводить диагностику и ремонт с минимальными затратами времени и сил. Она является незаменимым инструментом для любого механика или владельца автомобиля ВАЗ 2103.

Обращаясь к шеме двигателя ВАЗ 2103, можно легко определить неисправности и их причины, а также правильно подобрать запчасти и комплектующие для производства ремонтных работ. Шема помогает сократить время и стоимость обслуживания двигателя, что делает её неотъемлемой частью технической документации по данному автомобилю.

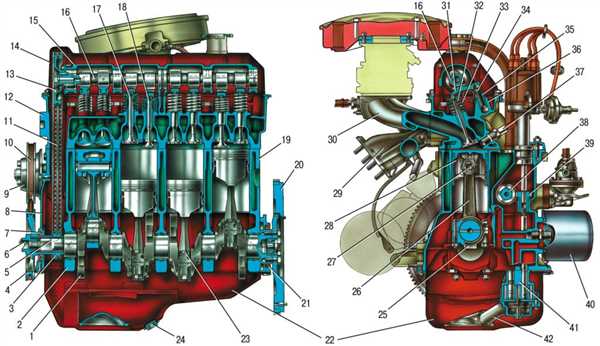

Составляющие узлы двигателя ВАЗ 2103

Двигатель ВАЗ 2103, известный также под названием Жигули, состоит из нескольких основных узлов и деталей, которые гарантируют его работоспособность и эффективность. Знание основных составляющих узлов поможет разобраться в принципе работы данного двигателя.

Блок цилиндров. Блок цилиндров — это основа двигателя, он является его неразъемной частью. В нем располагается камера сгорания, в которой происходит сжатие и сгорание топлива. Блок цилиндров обеспечивает прочность и надежность двигателя, а также осуществляет охлаждение его деталей.

Головка блока цилиндров. Головка блока цилиндров — это верхняя часть двигателя, которая закрывает камеру сгорания. В нее встроены клапаны, которые отвечают за подачу топливо-воздушной смеси и отвод отработавших газов. Головка блока цилиндров также имеет систему охлаждения и аккумуляторное отверстие для запуска двигателя.

Поршень и шатун. Поршень — это движущаяся часть двигателя, которая находится внутри блока цилиндров. Он осуществляет передачу газов в процессе работы двигателя. Шатун — это деталь, которая связывает поршень с коленчатым валом. Он передает энергию от сгорания топлива на коленчатый вал.

Коленчатый вал. Коленчатый вал — это основной деталь двигателя, которая передает крутящий момент с поршней на карданный вал. Он вращается благодаря сгоранию топлива-воздушной смеси внутри цилиндров. Коленчатый вал имеет несколько шей, на которых устанавливаются шатуны.

Газораспределительный механизм. Газораспределительный механизм состоит из зубчатого ремня, распределительного вала и ролика. Он отвечает за правильное открывание и закрывание клапанов в головке блока цилиндров.

Система питания. Система питания двигателя ВАЗ 2103 включает в себя карбюратор, который отвечает за смешение топлива с воздухом, и топливный насос, который обеспечивает подачу топлива из бака в карбюратор.

Познакомившись с основными составляющими узлов двигателя ВАЗ 2103, можно лучше понять его принцип работы и особенности. Регулярное обслуживание и замена деталей позволят максимально продлить срок службы данного двигателя.

Поршневая система двигателя ВАЗ 2103

Основными компонентами поршневой системы являются поршень, поршневые кольца, шатуны и коленчатый вал.

Компонент	Описание
Поршень	Цилиндрическая деталь, установленная в цилиндр и подвижно связанная с шатуном. Он служит для перемещения газов внутри цилиндра во время работы двигателя.
Поршневые кольца	Кольца, установленные на поршне и служащие для обеспечения герметичности колец со стенкой цилиндра и удаления лишнего масла с его поверхности.
Шатуны	Детали, соединяющие поршень и коленчатый вал. Они обеспечивают передачу движения от поршня к коленчатому валу и обратно.
Коленчатый вал	Вращающийся элемент, преобразующий поступательное движение поршней во вращательное движение.

Поршневая система двигателя ВАЗ 2103 играет важную роль в обеспечении его работоспособности и эффективности. Регулярное техническое обслуживание и замена изношенных деталей позволяют поддерживать двигатель в хорошем состоянии и продлить его срок службы.

Система газораспределения двигателя ВАЗ 2103

Система газораспределения двигателя ВАЗ 2103 включает в себя ряд узлов и деталей, ответственных за впуск, сжатие и выпуск отработавших газов. Она играет ключевую роль в работе двигателя, обеспечивая правильную последовательность процессов и эффективную работу автомобиля.

Впускная система

Газораспределительный механизм

Газораспределительный механизм состоит из распределительного вала, клапанов, толкателей и рокеров. Распределительный вал управляет открытием и закрытием клапанов впускной и выпускной систем, определяя такт работы двигателя. Клапаны отвечают за проход воздуха и газов, а толкатели и рокеры передают движение от распределительного вала к клапанам.

ВАЗ 2103 использует систему газораспределения со сверху расположенным распределительным валом и клапанами в головке блока цилиндров. Это позволяет улучшить характеристики двигателя и повысить его эффективность.

В целом, система газораспределения двигателя ВАЗ 2103 обеспечивает правильную последовательность процессов сжатия и сгорания топлива, что позволяет двигателю работать стабильно и эффективно.

Система выпуска отработавших газов двигателя ВАЗ 2103

Система выпуска отработавших газов состоит из следующих узлов и деталей:

1. Газораспределительный механизм

Газораспределительный механизм отвечает за открытие и закрытие клапанов цилиндров в нужные моменты времени. Он состоит из распределительного вала, кулачков, пружин клапанов и других механизмов. Благодаря газораспределительному механизму осуществляется впуск свежего воздуха и выпуск отработавших газов.

2. Выпускной коллектор

Выпускной коллектор представляет собой трубу, соединяющую выпускные клапаны цилиндров с глушителем. Он выполняет функцию сбора отработавших газов от всех цилиндров и их направление в глушитель. Выпускной коллектор часто изготавливается из нержавеющей стали для повышения его прочности и устойчивости к высоким температурам.

3. Глушитель

Глушитель предназначен для снижения шума и избыточного давления газов при их выходе из двигателя. Он состоит из корпуса, внутренней системы камер и перегородок. Глушитель выполнен из металла, покрытого антикоррозийным материалом, чтобы обеспечить долгий срок службы и защиту от воздействия атмосферных условий.

Вся система выпуска отработавших газов двигателя ВАЗ 2103 должна быть герметичной и правильно согласованной для эффективной работы двигателя и снижения вредного воздействия на окружающую среду.

Система охлаждения двигателя ВАЗ 2103

Система охлаждения двигателя ВАЗ 2103 играет важную роль в обеспечении работы двигателя с оптимальной температурой. Она предназначена для удаления излишнего тепла, которое возникает в процессе сгорания топлива в цилиндрах двигателя. Система охлаждения состоит из нескольких узлов и деталей, которые активно взаимодействуют для поддержания заданной температуры двигателя.

Главным элементом системы охлаждения является водяной насос, который отвечает за циркуляцию охлаждающей жидкости по всем узлам и деталям двигателя. Водяной насос приводится в действие ременной передачей от коленчатого вала двигателя и обеспечивает постоянное движение жидкости.

Термостат также является важным компонентом системы охлаждения. Он позволяет контролировать температуру охлаждающей жидкости путем регулирования ее циркуляции. Когда двигатель холодный, термостат закрыт и ограничивает поток охлаждающей жидкости, что позволяет двигателю быстрее нагреться. Когда двигатель достигает определенной температуры, термостат открывается и позволяет полный поток жидкости проходить через систему охлаждения.

Радиатор является основным элементом системы охлаждения, который отвечает за снятие излишнего тепла из охлаждающей жидкости. Он представляет собой систему трубок и пластин, которые обеспечивают максимальную площадь контакта с воздухом для эффективного отвода тепла. За счет конвективного потока воздуха и расширения жидкости радиатором, происходит охлаждение и возвращение охлаждающей жидкости обратно в двигатель.

Для эффективной работы системы охлаждения, также необходимо наличие вентилятора, который активируется при достижении определенной температуры охлаждающей жидкости. Вентилятор с помощью распределительного ремня или электродвигателя создает дополнительный поток воздуха, усиливая охлаждение радиатора и позволяя поддерживать оптимальную температуру двигателя.

Кроме перечисленных элементов, система охлаждения также включает в себя расширительный бачок, шланги, клапаны и датчики температуры. Все они взаимодействуют для обеспечения эффективной работы системы охлаждения и поддержания оптимальной температуры двигателя ВАЗ 2103.

Узел/деталь	Описание
Водяной насос	Обеспечивает циркуляцию охлаждающей жидкости
Термостат	Регулирует температуру охлаждающей жидкости
Радиатор	Отводит излишнее тепло из охлаждающей жидкости
Вентилятор	Усиливает охлаждение радиатора
Расширительный бачок	Компенсирует изменения давления в системе
Шланги, клапаны и датчики температуры	Обеспечивают циркуляцию и контроль температуры охлаждающей жидкости

Система охлаждения двигателя ВАЗ 2103 является важной частью его работы. Регулярное обслуживание и проверка состояния всех компонентов позволят поддерживать оптимальную температуру двигателя и обеспечивать его долговечность.

Система питания двигателя ВАЗ 2103

Система питания двигателя ВАЗ 2103 играет важную роль в подаче топлива и обеспечения его смешивания с воздухом для горения в цилиндрах. Это позволяет двигателю работать эффективно и обеспечивать достаточную мощность.

Основные компоненты системы питания двигателя ВАЗ 2103:

Компонент	Описание
Топливный бак	Хранит топливо, которое поступает насосом к системе питания.
Топливный насос	Насос подает топливо из бака к карбюратору.
Карбюратор	Отвечает за смешивание топлива с воздухом и подачу готовой смеси в цилиндры двигателя.
Фильтр топлива	Удаляет примеси и загрязнения из топлива перед его попаданием в карбюратор.
Дроссельная заслонка	Регулирует количество воздуха, поступающего в карбюратор, и тем самым контролирует обороты двигателя.
Регулятор давления топлива	Поддерживает постоянное давление топлива в системе питания.

Система питания двигателя ВАЗ 2103 работает таким образом: топливо из бака поступает к насосу, который подает его в карбюратор. В карбюраторе топливо смешивается с воздухом и формируется готовая топливная смесь, которая поступает в цилиндры двигателя по мере необходимости. Дроссельная заслонка контролирует количество воздуха, попадающего в карбюратор, и, следовательно, обороты двигателя.

Топливная система ВАЗ 2103 подвержена загрязнениям и может потребовать регулярной поддержки и замены фильтров, а также настройки карбюратора и дроссельной заслонки. Это поможет обеспечить стабильную работу двигателя и сохранить его максимальную производительность.

Система смазки двигателя ВАЗ 2103

Основным элементом системы смазки двигателя ВАЗ 2103 является масляный насос, который отвечает за подачу масла во все требующие смазки узлы и детали. Масляный насос устанавливается на передней стенке блока цилиндров двигателя и приводится в действие от коленчатого вала.

Масло от насоса поступает через главный маслопровод в маслоочиститель, где очищается от примесей и металлических частиц. Затем масло проходит через маслоприемник и поступает к подшипникам коленчатого вала и шатунов.

Для обеспечения равномерного распределения масла по всем двигательным деталям в системе смазки предусмотрены специальные маслораспылители. Они направляют струю масла на подшипники коленчатого вала, шатуны, гильзы цилиндров и другие узлы.

В системе смазки двигателя ВАЗ 2103 также предусмотрен система охлаждения масла. Охлаждающий радиатор масла устанавливается в передней части автомобиля и позволяет снизить температуру масла, предотвращая его перегрев и повреждение.

Для того чтобы обеспечить надежную и эффективную работу системы смазки двигателя ВАЗ 2103, необходимо регулярно проверять уровень масла в двигателе и своевременно производить его замену. Также следует следить за состоянием масляного фильтра и при необходимости заменять его.

Система зажигания двигателя ВАЗ 2103

Система зажигания двигателя ВАЗ 2103 предназначена для обеспечения надлежащего зажигания топливовоздушной смеси в цилиндрах двигателя. Она основана на принципе создания искры в зазоре свечи зажигания, которая поджигает смесь и вызывает взрыв, позволяющий двигателю работать.

Основными компонентами системы зажигания двигателя ВАЗ 2103 являются:

1. Распределитель зажигания

Распределитель зажигания предназначен для распределения высоковольтного тока от катушки зажигания к свечам зажигания в нужный момент. Он имеет ротор, который вращается вместе с коленчатым валом двигателя и соединен с поршневой группой.

2. Катушка зажигания

Катушка зажигания является источником высокого напряжения, необходимого для создания искры в свече зажигания. Она подключается к распределителю зажигания и получает управляющий сигнал от электронного блока управления двигателем.

В процессе работы системы зажигания, электронный блок управления двигателем определяет оптимальный момент зажигания, исходя из данных, полученных от датчиков положения коленчатого вала и дроссельной заслонки. На основе этих данных, блок управления подает управляющий сигнал на катушку зажигания, которая создает искру в свече зажигания.

Система зажигания двигателя ВАЗ 2103 играет важную роль в обеспечении надлежащей работы двигателя. Ее неисправности могут привести к неравномерной работе двигателя, снижению мощности и увеличению расхода топлива. Регулярная проверка и обслуживание системы зажигания позволяют избежать таких проблем и поддерживать двигатель в оптимальном состоянии.

Система впуска воздуха двигателя ВАЗ 2103

Система впуска воздуха двигателя ВАЗ 2103 играет важную роль в обеспечении его работоспособности и эффективности. Эта система отвечает за подачу необходимого количества воздуха в цилиндры двигателя для смешения с топливом и последующего сгорания.

Система впуска воздуха ВАЗ 2103 включает в себя следующие узлы и детали:

Воздушный фильтр

Воздушный фильтр предназначен для очистки поступающего в двигатель воздуха от пыли, грязи и других загрязнений. Фильтрация воздуха осуществляется с помощью специальной фильтрующей сетки, которая удерживает мелкие частицы.

Воздухозаборник

Воздухозаборник предназначен для улавливания свежего воздуха из окружающей среды. Он находится за панелью переднего бампера автомобиля, чтобы минимизировать попадание пыли и грязи в систему впуска.

Дроссельная заслонка

Дроссельная заслонка регулирует количество воздуха, поступающего в цилиндры двигателя. Она управляется водителем педалью акселератора, которая изменяет положение заслонки и, следовательно, регулирует подачу воздуха.

Система впуска воздуха двигателя ВАЗ 2103 является важной частью его работы. Регулярное обслуживание и замена изношенных деталей этой системы помогут обеспечить нормальную работу двигателя и поддерживать его производительность на высоком уровне.

Система наддува двигателя ВАЗ 2103

Принцип работы системы наддува

Система наддува двигателя ВАЗ 2103 базируется на использовании турбокомпрессора. Турбокомпрессор является специальным устройством, которое использует энергию выхлопных газов для привода компрессора, который сжимает воздух и подает его в цилиндры.

Турбокомпрессор состоит из двух основных компонентов: турбины и компрессора. Выхлопные газы, пройдя через турбину, передают ей энергию, которая приводит в движение компрессор. Компрессор сжимает воздух и подает его во впускной коллектор двигателя. Благодаря этому происходит внедрение дополнительного количества воздуха в цилиндры, что повышает силу и производительность двигателя.

Преимущества системы наддува

Система наддува двигателя ВАЗ 2103 имеет несколько преимуществ:

• Повышение мощности: Система наддува позволяет дополнительно подавать воздух в цилиндры двигателя, что приводит к увеличению мощности.
• Улучшение тяговых характеристик: Большое количество воздуха позволяет улучшить тягу двигателя на различных скоростях и нагрузках.
• Экономия топлива: За счет более полного сгорания топлива благодаря большему количеству воздуха, система наддува способствует экономии топлива.

Таким образом, система наддува является важным элементом двигателя ВАЗ 2103, обеспечивающим его повышенную производительность и экономичность.

Система выпуска отработавших газов двигателя ВАЗ 2103

Основными элементами системы выпуска отработавших газов являются:

Узел или деталь	Описание
Головка выпускного коллектора	Соединяет выпускные трубы всех цилиндров и направляет отработавшие газы к выпускному трубопроводу.
Выпускной трубопровод	Выпускает отработавшие газы из головки выпускного коллектора во внешнюю среду.
Каталитический нейтрализатор	Уменьшает содержание вредных веществ в отработавших газах и превращает их в менее опасные соединения.
Средний глушитель	Поглощает часть шума, возникающего при выхлопе отработавших газов.
Глушитель заднего трубопровода	Уменьшает оставшийся шум и спрятан в нижней задней части автомобиля.

ВАЗ 2103 имеет эффективную систему выпуска отработавших газов, которая повышает экологичность двигателя и улучшает комфорт водителя и пассажиров.
