Конструкция и принцип работы заднего моста автомобиля ГАЗ-66

ГАЗ-66 — легендарный полноприводный автомобиль, который был разработан в СССР в 60-х годах прошлого века. Один из его ключевых компонентов – задний мост, который обеспечивает привод на все колеса и позволяет автомобилю преодолевать сложные дорожные условия и преодолевать препятствия в условиях бездорожья.

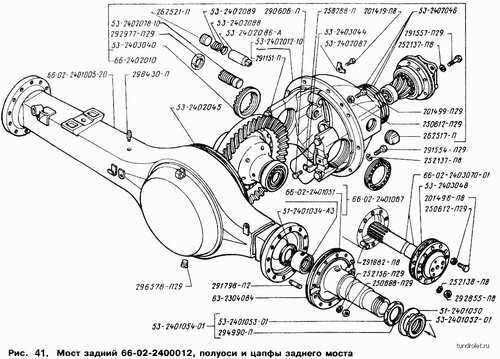

Устройство заднего моста ГАЗ-66 включает в себя несколько основных элементов: корпус, дифференциал, шестерни и полуоси. Корпус является основной частью моста и содержит все остальные элементы. Дифференциал, расположенный внутри корпуса, преобразует вращение от привода в дифференциалное вращение колес. Шестерни передают это вращение на полуоси, которые в свою очередь вращают колеса.

Задний мост ГАЗ-66 также имеет специальные приспособления для изменения передаточного числа, что позволяет повысить проходимость автомобиля в условиях бездорожья. Это особенно полезно при езде по снегу, грязи или пересеченной местности. Благодаря заднему мосту ГАЗ-66, водители могут чувствовать себя уверенно на любом типе дороги и в любых погодных условиях.

Устройство и принцип работы заднего моста ГАЗ-66

Устройство заднего моста ГАЗ-66 состоит из оси, балки задней подвески, переднего моста, дифференциала и полуосей. При передаче крутящего момента от двигателя через трансмиссию на задний мост, дифференциал позволяет задним колесам вращаться с различной скоростью при движении по неровностям дороги или при поворотах.

Внутри дифференциала находятся шестеренки, которые позволяют снижать обороты двигателя и увеличивать крутящий момент на задних колесах. Это особенно важно для автомобилей, передвигающихся по бездорожью или с тяжелыми грузами.

Балка задней подвески ГАЗ-66 устанавливается на пружины и амортизаторы, что обеспечивает плавность движения автомобиля и снижает воздействие неровностей на кузов. Задний мост также имеет специальные крепления для крепления привода заднего моста и регулировки угла наклона нижних рычагов подвески.

Принцип работы заднего моста ГАЗ-66 заключается в передаче крутящего момента от двигателя на заднюю ось автомобиля. При повороте, дифференциал позволяет задним колесам вращаться с разной скоростью, чтобы обеспечить устойчивость автомобиля при движении по поворотам. Также, благодаря дифференциалу, задний мост позволяет передавать крутящий момент на одно из задних колес, если другое колесо потеряло сцепление с дорогой.

Важно отметить, что задний мост ГАЗ-66 требует регулярного технического обслуживания и проверки на предмет износа деталей. Регулярное обслуживание заднего моста обеспечит его надежную и безопасную работу, а также продлит срок его службы.

Основные детали и компоненты

Устройство заднего моста ГАЗ-66 состоит из нескольких основных деталей и компонентов, которые обеспечивают его надежное функционирование.

1. Корпус моста

Корпус моста представляет собой жесткую металлическую конструкцию, в которой располагаются все остальные детали и компоненты заднего моста. Он предназначен для защиты внутренних элементов от внешних воздействий и обеспечивает прочность и устойчивость всей системы.

2. Передаточное устройство

Передаточное устройство заднего моста состоит из системы шестерен, которые передают вращение от привода к полуоси и задним колесам. Это позволяет заднему мосту преобразовать и передать момент силы, создаваемый двигателем, на задние колеса автомобиля.

3. Полуоси

Полуоси служат для передачи вращательного движения от передаточного устройства к задним колесам. Они представляют собой прочные стальные валы, установленные под определенным углом по отношению к оси автомобиля.

К полуосям также присоединены ступицы, на которых устанавливаются задние колеса. Они обеспечивают крепление колес к полуосям и позволяют им вращаться свободно.

4. Подвеска

Для обеспечения комфортной езды и амортизации неровностей дороги в заднем мосту ГАЗ-66 установлена подвеска. Она состоит из нескольких пружин и амортизаторов, которые поглощают удары и вибрации при движении автомобиля.

Подвеску заднего моста также дополняют различные рычаги и балки, которые обеспечивают его жесткость и устойчивость во время движения.

Все эти основные детали и компоненты заднего моста ГАЗ-66 работают взаимосвязанно, обеспечивая надежную работу и управляемость автомобиля.

Трансмиссия и передача мощности

Устройство заднего моста ГАЗ-66 включает в себя трансмиссию и систему передачи мощности, которые обеспечивают передвижение автомобиля.

Трансмиссия представляет собой комплекс механизмов и устройств, которые передают крутящий момент от двигателя к заднему мосту. Она состоит из следующих составляющих:

• Механической коробки передач, которая позволяет выбирать необходимую передачу для передвижения автомобиля вперед или назад;
• Сцепления, которое обеспечивает плавное соединение двигателя с коробкой передач и позволяет изменять передаточное отношение;
• Карданных валов, которые передают крутящий момент от коробки передач к заднему мосту;
• Дифференциала, который позволяет разделить крутящий момент между задними колесами для обеспечения поворотности автомобиля;
• Полуосей и ведущих мостов, которые соединяют дифференциал с задними колесами и обеспечивают их вращение.

Система передачи мощности включает в себя все компоненты, которые передают крутящий момент от двигателя к колесам автомобиля. Она обеспечивает передачу мощности при различных режимах движения и нагрузках. Главной задачей системы передачи мощности является обеспечение надежности и эффективности работы автомобиля.

Весь комплекс механизмов и устройств, составляющих трансмиссию и передачу мощности, взаимодействует между собой и выполняет свои функции, позволяя автомобилю ГАЗ-66 передвигаться по различным условиям дорожного покрытия и преодолевать препятствия на своем пути.

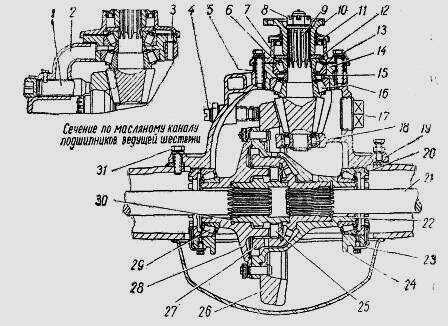

Редуктор и принцип его работы

Редуктор включает в себя несколько основных компонентов, включая промежуточный вал, корпус, шестерни, подшипники и другие детали. Он расположен в задней части автомобиля и соединяется с карданным валом. Когда двигатель работает, крутящий момент передается через карданный вал на редуктор заднего моста.

Основным принципом работы редуктора заднего моста является преобразование высоких оборотов карданного вала в более низкие обороты ведущих колес. Это достигается с помощью системы шестерен. Внутри редуктора имеются различные зубчатые шестерни разных размеров, которые передают мощность от входного вала к выходному валу.

Передача мощности происходит благодаря взаимному вращению шестерен. Когда входной вал крутится, зубья на нем взаимодействуют с зубцами шестерен и передают вращение на следующий уровень. При этом происходит преобразование оборотов и увеличение крутящего момента. Наконец, передачей оборотов и мощности занимается выходной вал, который соединяется с ведущими колесами переднего моста.

Редуктор заднего моста ГАЗ-66 является надежным и долговечным устройством, обеспечивая оптимальные характеристики автомобиля при передвижении по различным типам дорог. Знание принципа работы редуктора поможет правильно использовать его возможности и обеспечить бесперебойную работу автомобиля.

Валы и соединительные элементы

Задний мост ГАЗ-66 состоит из нескольких валов и соединительных элементов, обеспечивающих передачу крутящего момента от двигателя к задним колесам.

Основными валами заднего моста являются:

1. Карданный вал

Карданный вал используется для передачи крутящего момента от коробки передач к заднему мосту. Он состоит из нескольких секторов, соединенных шарнирами. Карданный вал позволяет компенсировать угловые смещения и колебания осей коробки передач и заднего моста.

2. Полуоси

Полуоси являются соединительными элементами между задним мостом и задними колесами. Они передают крутящий момент от заднего моста к колесам. Полуоси обеспечивают надежную и плавную передачу момента, а также позволяют колесам вращаться независимо друг от друга.

Для обеспечения надежности и безопасности работы заднего моста ГАЗ-66, валы и соединительные элементы изготавливаются из прочных материалов, обладающих высокой износостойкостью и хорошими техническими характеристиками.

Подвеска и амортизаторы

Главной частью задней подвески являются рессоры. Рессоры представляют из себя упругие листы или полумуфты, которые поддерживают задний мост и позволяют амортизировать воздействие неровностей дороги. Они также играют важную роль в распределении веса автомобиля на все колеса.

Для повышения комфорта и улучшения ходовых характеристик задней подвески используются амортизаторы. Амортизаторы служат для сглаживания колебаний и вибраций, возникающих при движении по неровной дороге. Они также улучшают сцепление колес с дорогой и обеспечивают стабильность автомобиля при поворотах и торможении.

Оси заднего моста ГАЗ-66 имеют важное значение для подвески. Оси предназначены для поддержания колес и передачи силы от двигателя к колесам. Оси должны быть прочными и надежными, чтобы выдерживать давление и нагрузку при движении автомобиля.

Все компоненты подвески и амортизаторы заднего моста ГАЗ-66 должны регулярно проверяться и обслуживаться для обеспечения безопасности и надежности автомобиля. Регулярное обслуживание помогает предотвратить поломки и увеличить срок службы заднего моста.

Тормозная система и ее составляющие

• Тормозные колодки — это детали, непосредственно соприкасающиеся с тормозным барабаном и препятствующие вращению колес.
• Тормозные барабаны представляют собой металлические цилиндры, на которых крепятся тормозные колодки.
• Главный тормозной цилиндр — компонент, который передает давление гидравликой на тормозные колодки.
• Прокачивание тормозов водителем осуществляется с помощью педали тормоза, которая связана с главным тормозным цилиндром.
• Тормозные трубки — трубки, по которым передается тормозная жидкость от главного тормозного цилиндра к тормозным колодкам.
• Гидронапитковая магистраль — гибкая трубка, которая служит для соединения главного тормозного цилиндра с гидроблоком, расположенным на самом заднем мосту.
• Гидроблок — компонент, который распределяет тормозную жидкость на тормозные колодки.
• Тормозная жидкость — жидкость, используемая для передачи давления на тормозные колодки.

Все эти элементы работают вместе, чтобы обеспечить оптимальную работу тормозной системы заднего моста ГАЗ-66 и безопасное управление автомобилем.

Принцип работы блокировки межколесного дифференциала

Основная функция межколесного дифференциала заключается в том, чтобы позволить задним колесам вращаться с разной скоростью при повороте. Это достигается за счет размещения внутри корпуса дифференциала специального механизма, который позволяет задним колесам обеспечивать разные скорости вращения в зависимости от их поворота.

Однако в некоторых ситуациях, например, при прохождении бездорожья или возникновении затруднений на одном из задних колес, требуется увеличить сцепление и обеспечить более равномерное вращение колес. В таких случаях блокировка межколесного дифференциала позволяет снять ограничения на разные скорости вращения колес и обеспечить одновременное вращение обоих задних колес с одинаковой скоростью.

Принцип работы блокировки межколесного дифференциала:

Блокировка межколесного дифференциала активируется с помощью специального рычага, который расположен в кабине водителя. При включении блокировки межколесного дифференциала происходит механическое соединение двух полуосей заднего моста с помощью клавиши блокировки. Это позволяет обеспечить симметричное вращение задних колес и более высокое сцепление с дорогой.

При выключении блокировки межколесного дифференциала полуоси заднего моста вновь возвращаются в свободное положение, что позволяет колесам вращаться с разной скоростью при повороте.

Блокировка межколесного дифференциала является важным элементом привода заднего моста ГАЗ-66. Она позволяет повысить проходимость автомобиля и обеспечить равномерное вращение задних колес при прохождении бездорожья.

Принцип работы главной передачи

Главная передача обеспечивает возможность переключения передач и выбор оптимального передаточного отношения при движении автомобиля по разным типам дорог. Для этого в мосту установлены различные шестерни и механизмы, позволяющие переключать передачи и изменять передаточное отношение.

При движении автомобиля вперед, крутящий момент от карданного вала поступает на промежуточный вал главной передачи. Отсюда он передается через шестерни на шестеренчатый венец и далее на полуоси задних колес. В зависимости от выбранной передачи, передаточное отношение может быть изменено, что позволяет автомобилю развивать различные скорости.

Принцип работы главной передачи основан на использовании шестереночных передач, которые обеспечивают эффективную передачу вращения и создание необходимого крутящего момента на задние колёса автомобиля ГАЗ-66.

Особенности заднего моста ГАЗ-66 в условиях бездорожья

Основной особенностью заднего моста ГАЗ-66 является его конструкция, которая обеспечивает высокую проходимость и надежность в сложных условиях. Мост представляет собой независимо-подвесной элемент с 2-мя главными дифференциалами и передними и задними мостовыми валами.

Главные особенности заднего моста ГАЗ-66:

1. Блокировка дифференциала: Задний мост ГАЗ-66 оснащен механической блокировкой дифференциала, что позволяет повысить проходимость автомобиля на сложных участках бездорожья. Блокировка может быть включена и выключена вручную, что даёт возможность быстро адаптироваться к изменяющимся условиям проезда.

2. Высокая проходимость: Задний мост ГАЗ-66 обладает высокой проходимостью благодаря использованию жёсткой пружинно-торсионной подвески и большому клиренсу. Это позволяет автомобилю преодолевать препятствия, такие как камни, бревна и неровности на бездорожье.

3. Усиленная конструкция: Задний мост ГАЗ-66 имеет усиленную конструкцию, которая обеспечивает его прочность и надежность в экстремальных условиях эксплуатации. Мост выполнен из сплава высокопрочной стали, что позволяет ему выдерживать большие нагрузки и удары при движении по бездорожью.

Все эти особенности заднего моста ГАЗ-66 делают его незаменимым элементом в условиях бездорожья. Он обеспечивает автомобилю преимущество в проходимости и позволяет справляться с трудностями местности, недоступной для многих других автомобилей.

Понятие повышенной проходимости и ее связь с задним мостом

Под повышенной проходимостью понимается способность автомобилей преодолевать сложные дорожные условия, такие как бездорожье или пересеченная местность. В современных автомобилях, предназначенных для бездорожной езды, особое внимание уделяется конструкции заднего моста.

Задний мост влияет на проходимость автомобиля, так как отвечает за передачу мощности от двигателя к задним колесам. Он обладает особой конструкцией, которая позволяет справляться с условиями бездорожья:

Блокируемый дифференциал

Одной из особенностей заднего моста большинства бездорожных автомобилей является наличие блокируемого дифференциала. Он позволяет обеспечить равномерное распределение мощности между задними колесами даже при неравномерной нагрузке на них. Блокируемый дифференциал обеспечивает лучшую сцепление колес с грунтом и повышает проходимость автомобиля в условиях бездорожья.

Увеличенный дорожный просвет и установка амортизаторов

Задний мост бездорожных автомобилей обладает большим дорожным просветом, что позволяет преодолевать препятствия на дороге, такие как камни или валуны. Кроме того, задний мост оборудуется специальными амортизаторами, которые смягчают удары при движении по неровной местности. Это повышает комфорт и безопасность в пути.

Таким образом, задний мост играет важную роль в повышении проходимости автомобиля и его способности справляться с сложными дорожными условиями. Благодаря специальным конструктивным элементам, задний мост обеспечивает лучшую сцепление колес с грунтом и позволяет бездорожным автомобилям преодолевать препятствия на дороге.

Обслуживание и ремонт заднего моста ГАЗ-66

Осмотр и диагностика заднего моста

Перед началом обслуживания и ремонта заднего моста необходимо провести осмотр и диагностику состояния компонентов. Основные пункты осмотра:

1. Проверка состояния шлицевых соединений и подшипников.
2. Оценка степени износа и деформации деталей.
3. Определение уровня масла в мосту.
4. Проверка наличия трещин и повреждений в мосту и креплениях.

При обнаружении любых дефектов или неисправностей рекомендуется немедленно приступить к их устранению.

Замена масла и смазка

Регулярная замена масла и смазка играют ключевую роль в продлении срока службы заднего моста. Рекомендуется соблюдать рекомендации производителя автомобиля по расписанию замены масла и смазки. При замене масла также нужно проверить наличие металлических стружек или других инородных частиц.

Регулировка и замена подшипников

Подшипники заднего моста требуют регулярной проверки и, при необходимости, замены. При регулировке подшипников необходимо обеспечить равномерное распределение нагрузки на все подшипники и исключить люфт и скрип. При замене подшипников рекомендуется использовать новые и качественные детали.

Ремонт и замена деталей

При обнаружении повреждений, трещин или износа деталей заднего моста, они должны быть заменены или отремонтированы. Наиболее часто требуют замены или ремонта детали, подверженные особо сильным нагрузкам, такие как полуоси и шестерни.

Правильное обслуживание и ремонт заднего моста ГАЗ-66 обеспечивает долгую и безопасную эксплуатацию автомобиля.

Недостатки и проблемы, связанные с задним мостом ГАЗ-66

Задний мост ГАЗ-66, несмотря на свою прочность и надежность, имеет несколько недостатков и проблем, с которыми сталкиваются владельцы данного автомобиля. В этом разделе мы обсудим некоторые из них.

1. Износ и поломки подшипников

Одной из наиболее распространенных проблем, связанных с задним мостом ГАЗ-66, является износ и поломка подшипников. При эксплуатации автомобиля в условиях плохих дорог или на больших нагрузках, подшипники могут выйти из строя, что может привести к серьезным последствиям, таким как поломка оси или дифференциала.

2. Протечки масла

Задний мост ГАЗ-66 может подвергаться протечкам масла из-за неисправности уплотнительных колец и сальников. Это может привести к уменьшению уровня масла в мосту и повреждению его деталей. Также протечки масла могут привести к снижению эффективности работы тормозной системы.

3. Поломки шестерен и зубчатых колес

Еще одной проблемой, связанной с задним мостом ГАЗ-66, являются поломки шестерен и зубчатых колес. Если автомобиль эксплуатируется в условиях сильных нагрузок или неисправностей в системе смазки, шестерни и зубчатые колеса могут ломаться или истираться, что сказывается на работе заднего моста и его плавности.

4. Повреждение рессор и амортизаторов

Задний мост ГАЗ-66 также подвержен повреждению рессор и амортизаторов. При неправильной эксплуатации автомобиля или наличии перегрузок, рессоры и амортизаторы могут изнашиваться и ломаться. Это может привести к неправильной работе заднего моста, а также ухудшению комфорта во время поездки.

5. Нестабильность на дороге

Некоторые владельцы ГАЗ-66 сообщают о проблемах с нестабильностью на дороге при движении на высоких скоростях или на неровных дорогах. Это может быть связано с неправильной настройкой заднего моста, недостаточным давлением в шинах или другими факторами, влияющими на управляемость автомобиля.
