Зеркало с видеорегистратором — особенности распиновки задней камеры и подключение

Задняя камера на зеркале видеорегистраторе играет важную роль в обеспечении безопасности во время движения задним ходом. Это устройство позволяет водителю видеть, что происходит за его автомобилем, что способствует предотвращению аварий и повреждений.

Однако, чтобы подключить заднюю камеру к зеркалу видеорегистратора, необходимо знать правильную распиновку. Каждый производитель может использовать свою собственную схему расположения контактов, поэтому без подробной информации трудно справиться с этой задачей.

Распиновка задней камеры на зеркале видеорегистратора обычно состоит из нескольких контактов, включая провода для передачи видеосигнала, питания и заземления.

Поэтому перед тем, как начать подключать камеру к зеркалу видеорегистратора, необходимо изучить документацию к устройствам и найти схему распиновки. Также рекомендуется обратиться к специалистам или форумам, где пользователи обмениваются опытом и могут помочь с этим вопросом.

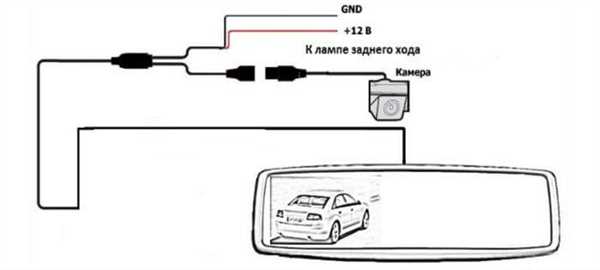

Распиновка задней камеры

Задняя камера на зеркале видеорегистраторе имеет свою собственную распиновку, которая отличается от передней камеры. Для правильного подключения задней камеры следует обратить внимание на следующую распиновку:

• +12V — положительный питающий провод
• GND — заземляющий провод
• VIDEO OUT — аналоговый выход для подключения к видеовходу главного монитора
• AUDIO OUT — аналоговый аудиовыход для подключения к аудиовходу главного монитора
• REVERSE IN — вход для подключения сигнала обратной связи, активирующего переключение на видео с задней камеры при включении заднего хода

Правильное подключение задней камеры важно для обеспечения безопасности и комфорта во время парковки и движения задним ходом.

Зеркало видеорегистратора

Основной компонент зеркала видеорегистратора – это задняя камера, которая устанавливается на заднее стекло автомобиля. Распиновка задней камеры позволяет передавать видеосигнал с нее на сам зеркало видеорегистратора, где материал сохраняется на встроенную память или на карту памяти. Распиновка задней камеры зависит от конкретной модели зеркала видеорегистратора и может различаться.

Обычно распиновка задней камеры включает в себя такие элементы, как питание, земля, видеосигнал и сигнал заднего хода. Питание обеспечивает работу камеры, земля служит для заземления, видеосигнал передает изображение с камеры, а сигнал заднего хода позволяет автоматически активировать камеру при переключении автомобиля на заднюю передачу.

Для правильной установки задней камеры на зеркале видеорегистратора необходимо следовать инструкции, предоставляемой производителем. Она подробно описывает распиновку задней камеры и подключение ее к зеркалу видеорегистратора. Неправильная установка или неправильное подключение камеры может привести к некорректной работе устройства.

Зеркало видеорегистратора с задней камерой предоставляет водителю множество преимуществ. Оно позволяет записывать видеоматериалы с дороги, а также просматривать их на большом экране зеркала. Кроме того, такое зеркало способно автоматически активироваться при срабатывании датчика движения или при переключении автомобиля на заднюю передачу. Все это делает зеркало видеорегистратора незаменимым инструментом для безопасного вождения и анализа дорожных ситуаций.

Питание	Земля	Видеосигнал	Сигнал заднего хода
12 В	Заземление	Аналоговый/цифровой сигнал	Активация камеры при переключении на заднюю передачу

Сигнальные провода задней камеры

К задней камере на зеркале видеорегистраторе подключаются сигнальные провода, которые передают информацию о видео и аудио сигналах с задней камеры на сам видеорегистратор.

Основными сигнальными проводами задней камеры являются следующие:

• Провод видеосигнала (Video) – передает видеоинформацию с камеры на видеорегистратор;
• Провод питания (Power) – обеспечивает питание камеры, часто используется провод с выходом 12V или 5V;
• Провод заземления (Ground) – заземляющий провод, обеспечивает безопасную работу системы и защиту от электростатического разряда;
• Провод аудиосигнала (Audio) – передает аудиоинформацию с камеры на видеорегистратор, не во всех моделях видеорегистраторов применяется.

Количество проводов задней камеры может различаться в разных моделях видеорегистраторов, что зависит от требований и особенностей работы конкретной модели.

При подключении задней камеры на зеркале видеорегистратора необходимо правильно подключить каждый сигнальный провод, держа в голове его назначение и особенности работы конкретного устройства.

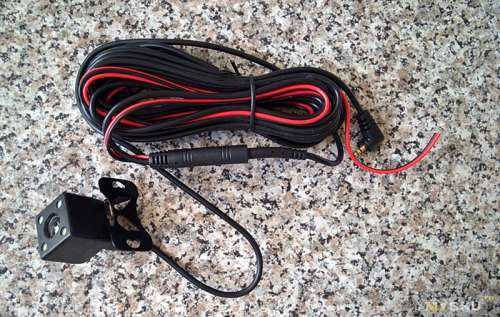

Кабель для подключения камеры

Подключение задней камеры на зеркале видеорегистраторе требует использования специального кабеля. Этот кабель обеспечивает передачу видеосигнала и питания от самого видеорегистратора к камере.

Технические характеристики кабеля

Кабель для подключения камеры на зеркале видеорегистраторе должен иметь следующие характеристики:

Характеристика	Описание
Тип кабеля	Однопроводной
Длина кабеля	Оптимальная длина кабеля составляет 5-10 метров, кабель может быть удлинен с помощью специальных разъемов и кабелей
Диаметр кабеля	Стандартный диаметр кабеля составляет 4 мм
Материал проводников	Медь
Сопротивление кабеля	Не более 20 Ом на 100 метров

Подключение камеры через кабель

Для подключения задней камеры на зеркале видеорегистраторе с помощью кабеля следует выполнить следующие шаги:

1. Выберите оптимальное место для размещения камеры и проведите кабель от места размещения до видеорегистратора.
2. Подключите один конец кабеля к разъему на задней камере.
3. Подключите другой конец кабеля к соответствующему разъему на задней части видеорегистратора.
4. Убедитесь, что кабель надежно закреплен и не подвержен перегибам и повреждениям.
5. Проверьте подключение, включив видеорегистратор и убедившись, что изображение с камеры отображается на экране.

Следуйте указанным инструкциям, чтобы правильно подключить заднюю камеру используя кабель на зеркале видеорегистраторе. Это позволит вам использовать регистратор с максимальной эффективностью и безопасностью.

Разъемы для подключения

На зеркале видеорегистраторе присутствуют различные разъемы для подключения задней камеры. Подбор правильного разъема зависит от конкретной модели регистратора, поэтому необходимо обратить внимание на его спецификации и документацию.

AV-разъем

Один из наиболее распространенных разъемов для подключения задней камеры — это AV-разъем, также известный как RCA-разъем. Для подключения камеры необходимо использовать AV-кабель, который имеет аналоговые цветовые разъемы (обычно желтый для видеосигнала и белый или красный для аудиосигнала).

Порты HDMI и VGA

Некоторые зеркала видеорегистраторы оснащены портами HDMI и VGA, которые позволяют подключать камеру через соответствующие кабели. HDMI-порт обеспечивает передачу видео с очень высоким качеством и может быть очень удобным для подключения камеры. VGA-порт поддерживает только видеосигнал, поэтому для передачи аудиосигнала может потребоваться дополнительное подключение.

Порт USB

Некоторые модели зеркал видеорегистраторов имеют порт USB, который может быть использован для подключения задней камеры. Это может потребовать специального кабеля или адаптера.

При выборе и подключении задней камеры к зеркалу видеорегистратору необходимо убедиться, что используются совместимые разъемы и провода. Также следует обратить внимание на возможности настройки и наличие дополнительных функций, таких как регулировка яркости и контрастности, контроль масштабирования и т.д.

Разъем	Описание
AV (RCA)	Аналоговый разъем для передачи видео- и аудиосигнала
HDMI	Цифровой разъем для передачи видеосигнала высокого качества
VGA	Аналоговый разъем для передачи видеосигнала
USB	Универсальный разъем для подключения камеры

HDMI и AV выходы

Зеркальные видеорегистраторы часто оснащены HDMI и AV выходами, что позволяет подключать их к различным устройствам.

HDMI (High Definition Multimedia Interface) является цифровым разъемом, который поддерживает передачу видео и аудио сигналов высокого разрешения. Подключение видеорегистратора к телевизору или монитору с помощью HDMI кабеля обеспечивает отличное качество изображения и звука.

AV (Audio/Video) выход использует аналоговые разъемы, такие как желтый (видео) и белый/красный (аудио), для передачи сигнала на телевизор или монитор. Этот тип выхода обычно используется при отсутствии HDMI входа на приемнике.

Подключение через HDMI:

1. Убедитесь, что у вашего телевизора или монитора есть HDMI вход.

2. Подключите один конец HDMI кабеля к HDMI выходу на задней панели видеорегистратора.

3. Подключите другой конец к HDMI входу на телевизоре или мониторе.

4. Включите телевизор или монитор и выберите соответствующий HDMI вход.

Подключение через AV:

1. Убедитесь, что у вашего телевизора или монитора есть AV вход.

2. Подключите один конец AV кабеля к AV выходу на задней панели видеорегистратора.

3. Подключите другие концы к соответствующим аналоговым входам на телевизоре или мониторе (желтый в разъем видео, белый и красный в разъемы аудио).

4. Включите телевизор или монитор и выберите соответствующий AV вход.

Питание и заземление

Для правильной работы задней камеры видеорегистратора необходимо обеспечить стабильное питание и правильное заземление.

Питание

Задняя камера обычно питается от основного питания видеорегистратора. Рекомендуется подключать камеру к основному источнику питания видеорегистратора с использованием проводов достаточного сечения, чтобы избежать потери напряжения и обеспечить стабильное электропитание.

Заземление

Заземление задней камеры играет важную роль в обеспечении безопасности и качества сигнала. Заземление следует осуществлять, соединив камеру с общей заземляющей шиной автомобиля. Для этого можно использовать провод сечением не менее 1 мм?.

Важно правильно подобрать место подключения заземляющего провода к кузову автомобиля. Необходимо выбрать точку, где нет покрытия краской или другими изоляционными материалами, чтобы обеспечить надежный контакт с кузовом.

Подключение к клеммникам

Зеркальный видеорегистратор обычно имеет специальные клеммники для подключения задней камеры. Чтобы правильно подключить камеру, необходимо провести несколько простых действий:

1. Выбор клеммы

Перед подключением задней камеры необходимо определиться с клеммой на видеорегистраторе. Как правило, на устройстве указаны подписи для каждой клеммы, чтобы вы могли понять, куда подключить камеру. Обычно клемма обозначена как Rear или Back.

2. Подключение проводов

Когда вы определились с нужной клеммой, необходимо подключить провода от задней камеры к видеорегистратору. Провода могут иметь различные цвета, поэтому обратитесь к инструкции к видеорегистратору, чтобы узнать, какие провода соответствуют положительному и отрицательному подключению.

Обычно провода нужно вставить в соответствующие разъемы на клеммниках. Обратите внимание, что подключение проводов должно быть надежным, чтобы избежать потери сигнала.

После подключения задней камеры к клеммникам видеорегистратора можно продолжить с настройкой устройства и наслаждаться качественной записью видео во время движения задним ходом.

Функции задней камеры

Задняя камера на зеркале видеорегистраторе выполняет ряд важных функций:

1. Запись видео заднего вида. Задняя камера позволяет зафиксировать происходящее за автомобилем. Это особенно полезно при парковке, выполнении маневров и обнаружении препятствий.
2. Обнаружение движения. Задняя камера может быть оборудована функцией детектирования движения. В случае обнаружения движущегося объекта задняя камера автоматически начинает запись видео.
3. Отображение изображения на дисплее. Снимки и видео с задней камеры могут быть показаны на экране устройства. Это позволяет водителю контролировать обстановку сзади автомобиля.
4. Режим ночной съемки. Некоторые задние камеры оборудованы инфракрасной подсветкой, которая позволяет снимать в темноте. Это полезно для ночной парковки или записи видео в условиях недостаточной освещенности.
5. Регулировка угла обзора. Задняя камера обычно имеет возможность регулировки угла обзора. Это позволяет водителю выбрать оптимальный ракурс для мониторинга заднего пространства.
6. Защита от воды и пыли. Задняя камера на зеркале видеорегистраторе обычно имеет защиту от воды и пыли (класс защиты IP67 или выше), что позволяет использовать ее при различных погодных условиях.

Обзорная и ночная съемка

У задней камеры на зеркале видеорегистратора обычно имеется широкоугольный объектив, который позволяет снимать с большой обзорностью. Это очень полезно для наблюдения за дорожным движением, особенно при парковке и маневрировании.

Задняя камера также оснащена инфракрасной подсветкой, что позволяет осуществлять съемку в условиях низкой освещенности. Такой режим съемки называется ночной съемкой. Он активируется автоматически при нехватке света и позволяет получать четкое изображение даже в темноте.

Задняя камера обычно имеет высокое разрешение, что позволяет получить детализированные и четкие записи. Она также может иметь режимы записи в различном формате, например, AVI или MP4, чтобы обеспечить удобную и легкую перезапись видеоматериалов.

Кроме того, задняя камера на зеркале видеорегистратора может быть оснащена функцией записи звука. Это позволяет фиксировать не только визуальную информацию, но и звуковые сигналы и разговоры, что может быть полезным в случае ДТП или других ситуациях на дороге.

Преимущества обзорной и ночной съемки:
Широкий угол обзора позволяет контролировать ситуацию на дороге со всех сторон
Ночная съемка позволяет получать четкое изображение даже при низкой освещенности
Высокое разрешение и различные режимы записи обеспечивают качественную и удобную съемку
Функция записи звука фиксирует не только видео, но и звуковую информацию

Параметры установки камеры

При установке задней камеры на зеркале видеорегистратора необходимо учесть следующие параметры:

1. Позиционирование камеры: камера должна быть установлена таким образом, чтобы основной рабочий диапазон был направлен на заднюю часть автомобиля, обеспечивая видимость во время движения заднего хода.
2. Угол обзора: выберите камеру с широким углом обзора, чтобы охватить как можно большую область за автомобилем и иметь возможность регистрировать события на боковых и задних направлениях.
3. Скрытая установка: предпочтительно устанавливать камеру таким образом, чтобы она была незаметной и не мешала водителю во время движения.
4. Питание: необходимо предоставить надежное питание для камеры. Подключите ее к источнику питания автомобиля или используйте отдельную батарею.
5. Защита от влаги и пыли: выберите камеру с соответствующей степенью защиты от влаги и пыли, чтобы она могла работать в различных погодных условиях.
6. Установка камеры: для удобства установки рекомендуется использовать специальные крепления или держатели, которые обеспечат надежную и безопасную фиксацию камеры на зеркале заднего вида.

Зная эти параметры и следуя соответствующим инструкциям, можно успешно установить заднюю камеру на зеркало видеорегистратора и обеспечить безопасность во время парковки и движения задним ходом.

Угол обзора и крепление камеры

Крепление камеры также играет важную роль. Оно должно быть прочным и надежным, чтобы камера не сдвигалась во время движения автомобиля. Крепление камеры на заднее стекло — наиболее распространенный вариант. Для этого часто используется присоска или клейкая основа.

Для установки камеры на заднее стекло необходимо следовать следующим рекомендациям:

• Очистите стекло — перед установкой камеры следует хорошо прочистить заднее стекло автомобиля. Это позволит обеспечить более прочное и надежное крепление.
• Выберите подходящее место — для оптимального обзора выберите место на стекле, которое не будет закрываться петлями стеклоочистителя или другими препятствиями.
• Расположите камеру горизонтально — при установке камеры на стекло следует обязательно выровнять ее горизонтально. Только в этом случае можно будет получить правильное изображение.
• Проверьте крепление — после установки камеры необходимо проверить, насколько прочно она крепится. Лучше сделать это перед началом движения, чтобы избежать повреждений камеры или автомобиля.

Следуя этим рекомендациям, вы сможете правильно установить заднюю камеру на зеркале видеорегистратора, обеспечив оптимальный угол обзора и надежное крепление.
