Многие владельцы автомобилей ВАЗ 2114 сталкиваются с проблемой отсутствия сигнала, когда они переключаются на заднюю передачу. Это не только неудобно, но и представляет опасность при парковке или движении задним ходом. Но не отчаивайтесь! В этой статье мы расскажем вам о нескольких возможных причинах отсутствия сигнала и как их исправить.
Первой причиной отсутствия сигнала при включении задней передачи может быть неисправность самого сигнала. Проверьте предохранитель, отвечающий за работу сигнала заднего хода, и замените его при необходимости. Также убедитесь, что провода, соединяющие сигнал с задней передачей, не повреждены или сломаны.
Второй причиной может быть поломка переключателя задней передачи. В этом случае вам придется заменить переключатель. Найдите его под водительским сиденьем и аккуратно отсоедините провода. Затем снимите старый переключатель и установите новый на его место. Подключите провода и проверьте работу сигнала заднего хода.
Третьей причиной может быть неисправность в электрической системе автомобиля. Проверьте целостность проводов и их подключение к аккумулятору. Если провода повреждены, замкнуты или корродированы, замените их. Также следите за зазором между проводами, чтобы избежать короткого замыкания.
- Сигнал отсутствует при включении задней передачи на ВАЗ 2114
- Причины отсутствия сигнала при включении задней передачи
- Решение проблемы отсутствия сигнала при включении задней передачи
- Возможные причины отсутствия сигнала при включении задней передачи на ВАЗ 2114
- Как проверить работу лампы заднего хода на ВАЗ 2114
- Шаг 1: Подготовка к проверке
- Шаг 2: Визуальная проверка
- Шаг 3: Проверка лампы
- Способы исправления отсутствия сигнала при включении задней передачи на ВАЗ 2114
- 1. Проверьте предохранитель
- 2. Проверьте проводку
- Проверка электрической цепи света заднего хода на ВАЗ 2114
- Инструкция по замене переключателя заднего хода на ВАЗ 2114
- Как проверить работу реле света заднего хода на ВАЗ 2114
- Проверка соединений и кабелей в системе заднего света на ВАЗ 2114
- Проверка соединений
- Проверка кабелей
- Проверка плавкая вставки для света заднего хода на ВАЗ 2114
- Шаг 1: Проверка плавкой вставки
- Таблица предохранителей ВАЗ 2114
- Как проверить работу лампы заднего хода на ВАЗ 2114 с помощью мультиметра
- Проверка заземления системы заднего света на ВАЗ 2114
- Инструкция по ручной проверке световой сигнализации заднего хода на ВАЗ 2114
- Шаг 1: Подготовка
- Шаг 2: Проверка лампочек
- Программные методы и инструменты для диагностики системы заднего света на ВАЗ 2114
- Сканеры и диагностические приборы
- Программное обеспечение
Сигнал отсутствует при включении задней передачи на ВАЗ 2114
Причины отсутствия сигнала при включении задней передачи
Отсутствие сигнала при включении задней передачи может быть связано с несколькими факторами:
| 1 | Неисправность лампы заднего хода |
| 2 | Обрыв проводки от лампы заднего хода |
| 3 | Неисправность реле заднего хода |
| 4 | Проблемы с контактами в разъеме лампы заднего хода |
Решение проблемы отсутствия сигнала при включении задней передачи
Для решения проблемы отсутствия сигнала при включении задней передачи необходимо выполнить следующие действия:
- Проверить лампу заднего хода на исправность. В случае необходимости заменить ее новой.
- Проверить проводку от лампы заднего хода на наличие обрывов или повреждений. В случае необходимости произвести замену или ремонт.
- Проверить реле заднего хода на исправность. В случае необходимости заменить его новым.
- Проверить контакты в разъеме лампы заднего хода на наличие окисления или загрязнений. В случае необходимости произвести их очистку или замену.
Помните, что отсутствие сигнала при включении задней передачи на ВАЗ 2114 может быть связано с различными причинами, поэтому в случае их неустранимости рекомендуется обратиться к квалифицированному автомеханику для диагностики и ремонта.
Возможные причины отсутствия сигнала при включении задней передачи на ВАЗ 2114
Отсутствие сигнала при включении задней передачи на ВАЗ 2114 может быть вызвано различными причинами. Рассмотрим наиболее вероятные из них:
- Неисправность сигнальной лампы заднего хода. Проверьте лампу на наличие повреждений и правильное подключение. В случае необходимости, замените лампу новой.
- Проблема с проводкой. Проверьте провода, их целостность и соединения. Возможно, есть обрывы или короткое замыкание. При необходимости, замените поврежденные провода или восстановите соединения.
- Неисправность реле заднего хода. Реле заднего хода может выйти из строя и перестать подавать сигнал на сигнальную лампу. Проверьте работу реле и при необходимости замените его.
- Неправильно настроенный выключатель заднего хода. Проверьте правильность установки выключателя заднего хода и его соединения. В случае необходимости, отрегулируйте его положение или замените.
- Проблема с коробкой передач. В случае, если причина неисправности сигнала связана с коробкой передач, рекомендуется обратиться к специалисту для диагностики и ремонта.
Установка правильной диагностики и устранение возможных причин проблемы поможет восстановить функционирование сигнала при включении задней передачи на ВАЗ 2114. Перед проведением каких-либо работ рекомендуется обратиться к руководству по эксплуатации автомобиля или квалифицированному автомастеру для получения более подробной информации и консультации.
Как проверить работу лампы заднего хода на ВАЗ 2114
Лампа заднего хода на ВАЗ 2114 отвечает за подсветку задней области автомобиля при включении задней передачи. Если лампа не работает, возможно, что есть неисправность в системе освещения. В этом разделе мы расскажем, как проверить работу лампы заднего хода на ВАЗ 2114.
Шаг 1: Подготовка к проверке
Перед проверкой работы лампы заднего хода необходимо убедиться, что автомобиль находится на ровной поверхности и снять ручной тормоз. Затем включите зажигание, но не запускайте двигатель. Поставьте автомобиль на заднюю передачу.
Шаг 2: Визуальная проверка
Внимательно осмотрите заднюю часть автомобиля и заметьте, горит ли лампа заднего хода. Лампа находится в заднем фонаре автомобиля и обычно имеет белый цвет. Если лампа не горит, приступайте к следующему шагу.
Примечание: Если лампа освещения заднего хода не горит, помимо проверки самой лампы, необходимо также проверить предохранители и проводку, поскольку неисправность может быть в этих компонентах.
Шаг 3: Проверка лампы
Для выполнения этого шага вам понадобятся: отвертка и мультиметр.
- Извлеките лампу заднего хода из заднего фонаря.
- Очистите контакты лампы от грязи и окиси. При необходимости замените лампу на новую.
- Используя мультиметр, проверьте целостность лампы. Установите мультиметр в режиме проверки сопротивления и прикоснитесь его щупами к контактам лампы. Если мультиметр показывает бесконечное сопротивление, значит лампа сгорела и нуждается в замене.
- Вставьте лампу заднего хода обратно в задний фонарь.
После проведения всех вышеперечисленных шагов, проверьте работу лампы заднего хода. Если она горит, значит проблема была в самой лампе. Если не горит, возможно есть неисправность в проводке или предохранителях. Рекомендуется обратиться к специалисту для дополнительной диагностики и устранения неисправности.
Способы исправления отсутствия сигнала при включении задней передачи на ВАЗ 2114
Проблема с отсутствием сигнала при включении задней передачи на ВАЗ 2114 может возникнуть по разным причинам. В данной статье рассмотрим несколько способов, которые могут помочь в исправлении этой проблемы.
1. Проверьте предохранитель
Первым шагом при отсутствии сигнала при включении задней передачи на ВАЗ 2114 следует проверить предохранитель, отвечающий за работу сигнала. Расположение предохранителя может отличаться в зависимости от года выпуска автомобиля. Обычно предохранитель находится в блоке предохранителей в салоне автомобиля или в моторном отсеке. Проверьте предохранитель и замените его при необходимости.
2. Проверьте проводку
Если предохранитель исправен, следующим шагом является проверка проводки. Возможно, что провода, отвечающие за работу сигнала заднего хода, повреждены или обрываются. Осмотрите проводку от места подключения до лампы и обратите внимание на возможные повреждения или обрывы. При необходимости замените поврежденные провода или обратитесь к специалисту для проверки и ремонта проводки.
Кроме того, возможно, что проблема с проводкой связана с плохим контактом. Проверьте качество соединений проводов и убедитесь, что они надежно закреплены. При необходимости очистите контакты от коррозии и проверните соединения.
Важно также проверить состояние самой лампы заднего хода и убедиться, что она не перегорела. При необходимости замените лампу.
Эти простые способы могут помочь в исправлении отсутствия сигнала при включении задней передачи на ВАЗ 2114. Однако, если проблема остается, рекомендуется обратиться к специалисту для проведения диагностики и ремонта системы сигнала заднего хода.
Проверка электрической цепи света заднего хода на ВАЗ 2114
Для устранения отсутствия сигнала при включении задней передачи на ВАЗ 2114 необходимо проверить электрическую цепь света заднего хода на наличие неисправностей. Для этого следует выполнить следующие шаги:
| Шаг | Описание |
|---|---|
| 1 | Откройте капот автомобиля и найдите блок предохранителей. |
| 2 | Проверьте предохранитель, отвечающий за свет заднего хода. В случае необходимости замените его новым. |
| 3 | Проверьте состояние разъемов и проводов, идущих к лампам света заднего хода. Убедитесь, что они надежно подсоединены и не повреждены. |
| 4 | С помощью проверяющего прибора или мультиметра измерьте напряжение на проводах, подаваемое на лампы заднего хода в момент включения задней передачи. Оно должно быть на уровне номинального напряжения (обычно 12 В). |
| 5 | Если напряжение на проводах ниже номинального, проверьте состояние выключателя заднего хода. В случае необходимости замените его новым. |
| 6 | Проверьте состояние ламп света заднего хода. В случае обнаружения поврежденных или перегоревших ламп замените их на новые. |
После проведения всех указанных выше проверок, неисправности в электрической цепи света заднего хода на ВАЗ 2114 должны быть устранены. Если проблема не решена, рекомендуется обратиться к специалисту для дальнейшего диагностирования и ремонта.

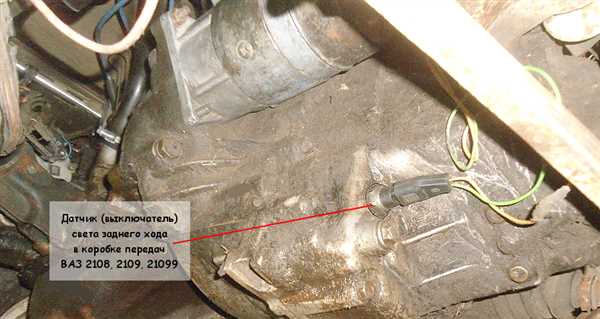

Инструкция по замене переключателя заднего хода на ВАЗ 2114
Если у вас на ВАЗ 2114 отсутствует сигнал при включении задней передачи, возможно, что проблема связана с переключателем заднего хода. В этом случае рекомендуется выполнить замену данного элемента. Ниже представлена инструкция, как это сделать самостоятельно.
- Для начала, вам потребуются следующие инструменты и материалы:
- Ключи для откручивания крепежных винтов
- Новый переключатель заднего хода
- Подготовьте автомобиль:
- Поднимите заднюю часть автомобиля с помощью домкрата и установите на надежные опоры
- Отсоедините клемму отрицательного полюса аккумуляторной батареи
- Установите автомобиль на уровне для удобства работ
- Осуществите доступ к переключателю:
- Вам необходимо будет разобрать центральную консоль автомобиля
- Снимите облицовку с пластиковой панели в районе переключателя заднего хода
- Открутите крепежные винты:
- Найдите переключатель заднего хода и отверните все крепежные винты, фиксирующие его на месте
- Осторожно вытащите старый переключатель из панели
- Установите новый переключатель:
- Вставьте новый переключатель в панель, аккуратно проведя провода через отверстия
- Закрепите его на месте с помощью крепежных винтов
- Соберите центральную консоль:
- Установите обратно облицовку пластиковой панели в районе переключателя заднего хода
- Завершите монтаж:
- Подсоедините клемму отрицательного полюса аккумулятора
После выполнения всех этих шагов, проверьте работу нового переключателя заднего хода. Если сигнал при включении задней передачи теперь появился, значит, замена была произведена успешно. Если проблема не была решена, рекомендуется обратиться к специалистам для диагностики и ремонта.
Как проверить работу реле света заднего хода на ВАЗ 2114
Реле света заднего хода на ВАЗ 2114 отвечает за включение задних фонарей, когда автомобиль движется назад. Если вы столкнулись с проблемой отсутствия сигнала при включении задней передачи, возможно, реле света заднего хода не работает. Чтобы проверить его функциональность, следуйте следующим шагам:
1. Подготовка:
Убедитесь, что автомобиль находится на плоской поверхности, с включенным сигналом заднего хода и выключенным двигателем. Откройте капот и найдите блок предохранителей, обычно расположенный на торце бардачка.
2. Локализация реле:
Изучите расположение предохранителей в блоке. Обычно реле света заднего хода помечается символом R13. Отыщите соответствующий предохранитель, который отвечает за работу реле.
3. Проверка реле:
С помощью щупов мультиметра установите переключатель в положение Омметр и подключите его к контактам реле. Нажмите на тормоз педаль, чтобы применить подачу напряжения на реле. Мультиметр должен показывать значение сопротивления. Если это не так, возможно, реле неисправно и требуется его замена.
4. Замена реле:
Если реле не исправно, вам потребуется его заменить. Отсоедините разъем реле и выньте его из блока предохранителей. Установите новое реле на место и убедитесь, что оно надежно прикреплено. Подсоедините разъем к реле.
Проверьте работу заднего света хода, включив заднюю передачу. Если проблема с отсутствием сигнала решена, то замена реле была успешной. В противном случае, рекомендуется обратиться к специалистам для диагностики и ремонта электрической системы.
Проверка соединений и кабелей в системе заднего света на ВАЗ 2114
Отсутствие сигнала при включении задней передачи на ВАЗ 2114 может быть вызвано проблемами в системе заднего света. Проведение проверки соединений и кабелей в этой системе может помочь выявить и исправить возможные неисправности.
Для начала проверки необходимо отключить аккумулятор и установить автомобиль на стояночный тормоз. Затем нужно осмотреть все соединения и кабели, связанные с системой заднего света.
Проверка соединений
Проверьте, что все соединения в системе заднего света надежно закреплены. Убедитесь, что все разъемы плотно прилегают и не имеют видимых повреждений. Если обнаружены повреждения или окисление контактов, соединения следует очистить или заменить.
Проверка кабелей
Проверьте состояние кабелей, соединяющих различные компоненты системы заднего света. Обратите внимание на наличие иные видимые повреждения, такие как трещины, порезы или сгоревший изоляционный слой. В случае возникновения таких проблем, кабели следует заменить.
После осмотра и проверки соединений и кабелей, переходите к проверке фонарей заднего хода и ламп заднего света. Для этого рекомендуется использовать мультиметр для проверки цепи и непрерывности проводов.
Также рекомендуется обратиться к руководству пользователя или обратиться к специалисту, если вы не уверены в проведении проверки или нуждаетесь в дополнительной помощи.
| Какие проблемы могут быть обнаружены | Возможные решения |
|---|---|
| Отсутствие сигнала заднего света при включении задней передачи | Проверить соединения и кабели, заменить поврежденные элементы |
| Ослабленное соединение разъемов | Плотно закрепить соединения, внимательно проверить контакты |
| Проводка и кабели имеют трещины или повреждения изоляции | Заменить поврежденные кабели и проводку |
Проверка плавкая вставки для света заднего хода на ВАЗ 2114
Шаг 1: Проверка плавкой вставки
Для начала следует проверить, не перегорела ли плавкая вставка света заднего хода. Для этого потребуются следующие инструменты:
- Отвертка;
- Лампочка проверочная;
- Тестер (для проверки электрической цепи).
Следуйте инструкциям ниже, чтобы проверить плавкую вставку на ВАЗ 2114:
- Откройте капот автомобиля и найдите предохранительный блок.
- Используя отвертку, снимите крышку предохранительного блока.
- Найдите предохранитель, отвечающий за свет заднего хода. Обычно он помечен символом REV или BACK.
- С помощью тестера проверьте целостность плавкой вставки на предохранителе. Если плавкая вставка перегорела, замените ее на новую.
После того, как вы заменили плавкую вставку, проверьте работу света заднего хода, включив заднюю передачу.
Таблица предохранителей ВАЗ 2114
| № | Назначение | Значение |
|---|---|---|
| 1 | Правое фары головного света | 15 A |
| 2 | Левое фары головного света | 15 A |
| 3 | Сигналы поворота / аварийная сигнализация | 15 A |
| 4 | Свет заднего хода | 10 A |
| 5 | Сигнал звуковой рассека дверей и включении зажигания | 10 A |
Обратите внимание, что значения предохранителей на ВАЗ 2114 могут различаться в зависимости от модификации и конфигурации автомобиля. Проверьте руководство по эксплуатации вашего автомобиля для точной информации о предохранителях и их значений.
Если замена плавкой вставки не решает проблему с отсутствием сигнала света заднего хода, рекомендуется обратиться к специалисту для дальнейшей диагностики и ремонта автомобиля.
Как проверить работу лампы заднего хода на ВАЗ 2114 с помощью мультиметра
Если вы заметили, что нет сигнала при включении задней передачи на вашем автомобиле ВАЗ 2114, то одной из возможных причин может быть неисправность лампы заднего хода. Чтобы проверить ее работу, вам понадобится мультиметр.
Вот пошаговая инструкция, как выполнить эту проверку:
- Убедитесь, что машина выключена и стоящая на ровной поверхности.
- Откройте капот и найдите блок предохранителей. Обычно он расположен находится возле аккумулятора.
- С помощью инструкции или надписей на самом блоке найдите предохранитель для лампы заднего хода и проверьте его на наличие повреждений.
- Если предохранитель целый, переходите к следующему шагу.
- Снимите задний фонарь автомобиля. Для этого найдите соответствующие крепления и отсоедините проводку.
- С помощью мультиметра проверьте напряжение на контактах лампы заднего хода. Установите режим измерение напряжения на мультиметре и приставьте зонды к контактам.
- Если мультиметр показывает напряжение, значит, лампа исправна, и проблема может быть в проводке или выключателе заднего хода. Если нет напряжения, значит, лампа сломана и нужно заменить ее.
- Если вы определили, что лампа исправна, проверьте проводку и выключатель заднего хода на наличие повреждений или обрывов, и при необходимости замените их.
- После всех проверок соберите всё обратно в обратной последовательности и проверьте работу лампы заднего хода.
Помните, что при проведении проверки и ремонте электрических компонентов автомобиля всегда соблюдайте меры предосторожности, особенно относительно проводов и контактов. Если у вас нет опыта или уверенности, лучше обратиться к специалистам.

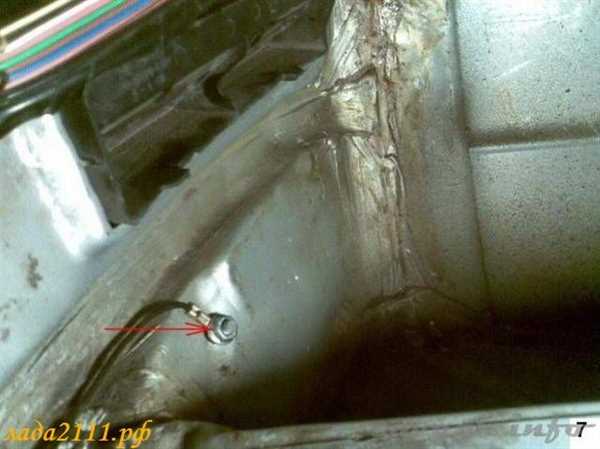

Проверка заземления системы заднего света на ВАЗ 2114
Проблемы с отсутствием сигнала при включении задней передачи на ВАЗ 2114 могут быть связаны с неправильным заземлением системы заднего света. Заземление играет важную роль в электрической цепи и обеспечивает правильное функционирование задних фонарей.
Для проверки заземления системы заднего света на ВАЗ 2114, необходимо выполнить следующие шаги:
- Откройте капот и обнаружьте провод, который соединяет задние фонари с кузовом автомобиля.
- Проверьте состояние этого провода. Убедитесь, что он не поврежден и хорошо прикреплен к кузову без коррозии или окисления.
- При необходимости очистите поверхность кузова и провода от ржавчины или грязи. Используйте шкурку или щетку для удаления окисла.
- Убедитесь в том, что провод надежно закреплен к кузову. Если он ослаблен или поврежден, замените его.
- После проведения всех проверок закройте капот и проверьте работу системы заднего света ВАЗ 2114.
Если после выполнения проверки заземления системы заднего света проблема не решена, рекомендуется обратиться к специалисту для дальнейшей диагностики и ремонта автомобиля.
Инструкция по ручной проверке световой сигнализации заднего хода на ВАЗ 2114
Если при включении задней передачи на вашем ВАЗ 2114 отсутствует световой сигнал, возможно, проблема заключается в неисправности электрической системы. Чтобы убедиться в этом, вы можете самостоятельно провести ручную проверку световой сигнализации заднего хода.
Шаг 1: Подготовка
Перед началом проверки включите зажигание автомобиля и установите рычаг переключения передач в положение R (задний ход).
Шаг 2: Проверка лампочек
| Направление | Действие | Результат |
|---|---|---|
| Левая задняя лампочка | Попросите помощника включить фары автомобиля. | Если лампочка не горит, замените ее на новую. |
| Правая задняя лампочка | Попросите помощника включить фары автомобиля. | Если лампочка не горит, замените ее на новую. |
Если после замены лампочек сигнализация заднего хода все еще не работает, возможно, проблема в проводах или переключателе ручного трансмиссионного блока. В этом случае рекомендуется обратиться к специалисту для проведения диагностики и ремонта электрической системы автомобиля.
Программные методы и инструменты для диагностики системы заднего света на ВАЗ 2114
Диагностика системы заднего света на ВАЗ 2114 может быть выполнена с использованием программных методов и специальных инструментов. Это позволяет быстро и точно определить возможные неисправности и произвести их устранение. Рассмотрим основные программные методы и инструменты, которые помогут в диагностике системы заднего света на ВАЗ 2114.
Сканеры и диагностические приборы
Для диагностики системы заднего света на ВАЗ 2114 используются специальные сканеры и диагностические приборы. Они позволяют подключиться к электронной системе автомобиля и считать данные об ошибках и неисправностях. С помощью сканера можно определить, какие датчики или модули связаны с работой заднего света, а также узнать историю ошибок и вмешательств в систему. Это значительно упрощает процесс диагностики.
Программное обеспечение
Для работы с электронными системами автомобиля, включая систему заднего света, необходимо использовать специальное программное обеспечение. Некоторые программы позволяют просматривать параметры работы системы заднего света в режиме реального времени, а также анализировать их изменения при различных условиях эксплуатации автомобиля. Такое программное обеспечение помогает выявить скрытые неисправности и оптимизировать работу системы.
| Наименование программы | Описание |
|---|---|
| Car Scanner ELM OBD2 | Универсальный сканер для диагностики электронных систем автомобиля. Позволяет подключиться к OBD-II порту и проверить работу системы заднего света. |
| Torque Pro (OBD 2 & Car) | Программа для диагностики автомобиля, которая обладает широким функционалом. С ее помощью можно проверить работу системы заднего света, а также получить информацию о других параметрах автомобиля. |
| FORScan | Программа для диагностики Ford, которая также поддерживает работу с автомобилями других марок. С ее помощью можно просматривать данные об ошибках и неисправностях системы заднего света. |
Использование программных методов и инструментов упрощает диагностику системы заднего света на ВАЗ 2114, позволяет находить и устранять неисправности более эффективно и быстро. Регулярная диагностика помогает поддерживать систему заднего света автомобиля в рабочем состоянии и предотвращать возможные поломки.
